옥상배풍기(POWER VENT)


[제품특징]

재질 : 칼라강판(C/S) - (Color steel)

         스틸(강철) - (steel)

         스텐(STS) - (stainless)

특징 : ㅇ 필요한 공기량의 강제적 환기보장

         ㅇ 계절에따라 휀의 가동 유.무를 결정

         ㅇ 자동담파부착 - 열손실 차단(별도)

         ㅇ 혼탁한공기 강제배출 - 신선한공기 유입 환경개선

         ㅇ 기존 동력휀의 단점 보강

                                   - 다풍량/저동력/저중량/저소음

         ㅇ 최소의 비용 - 최대의 효과 (가성비 최고)

         ㅇ 비가동시 대기압차에 의한 무동력의 환기

         ㅇ 모터(motor) - T.P 센서부착 (화제의 위험이 없음)

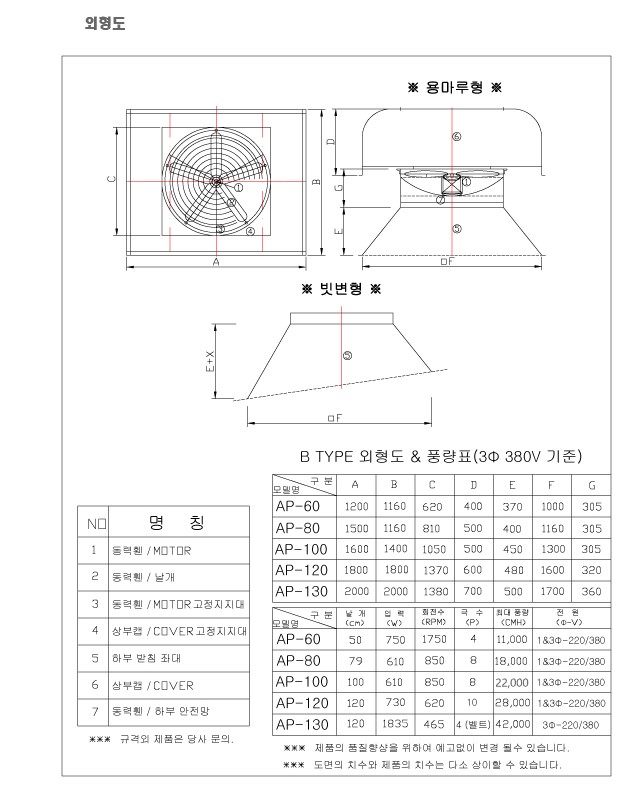

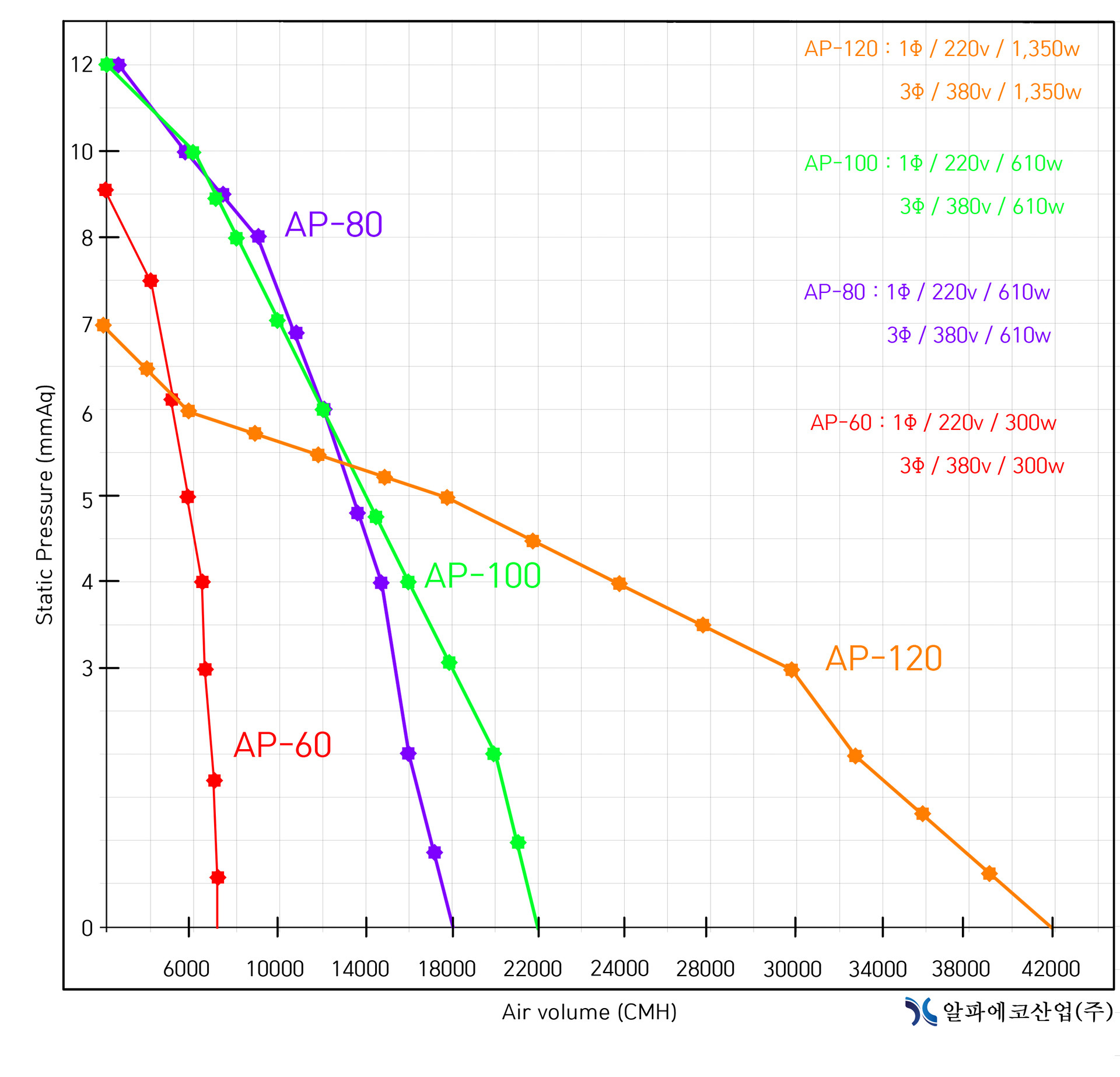

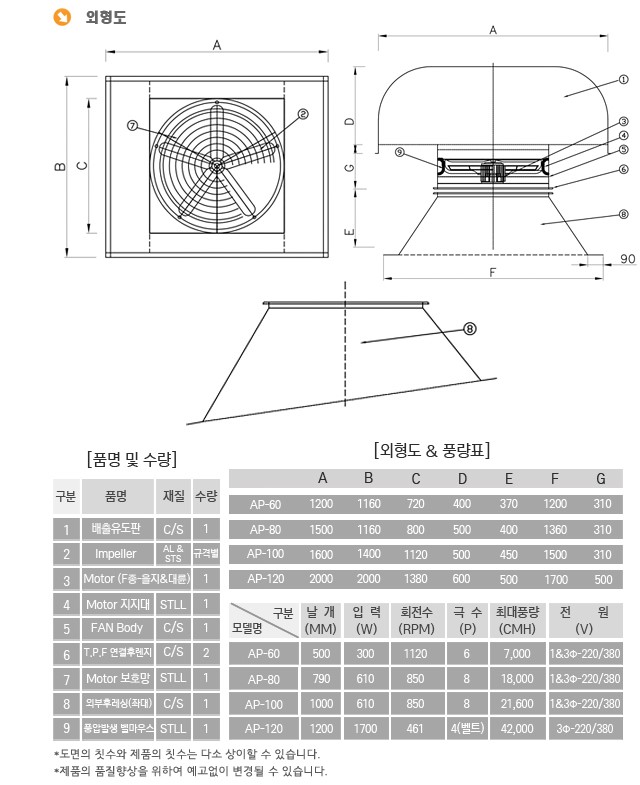

[ A TYPE ]

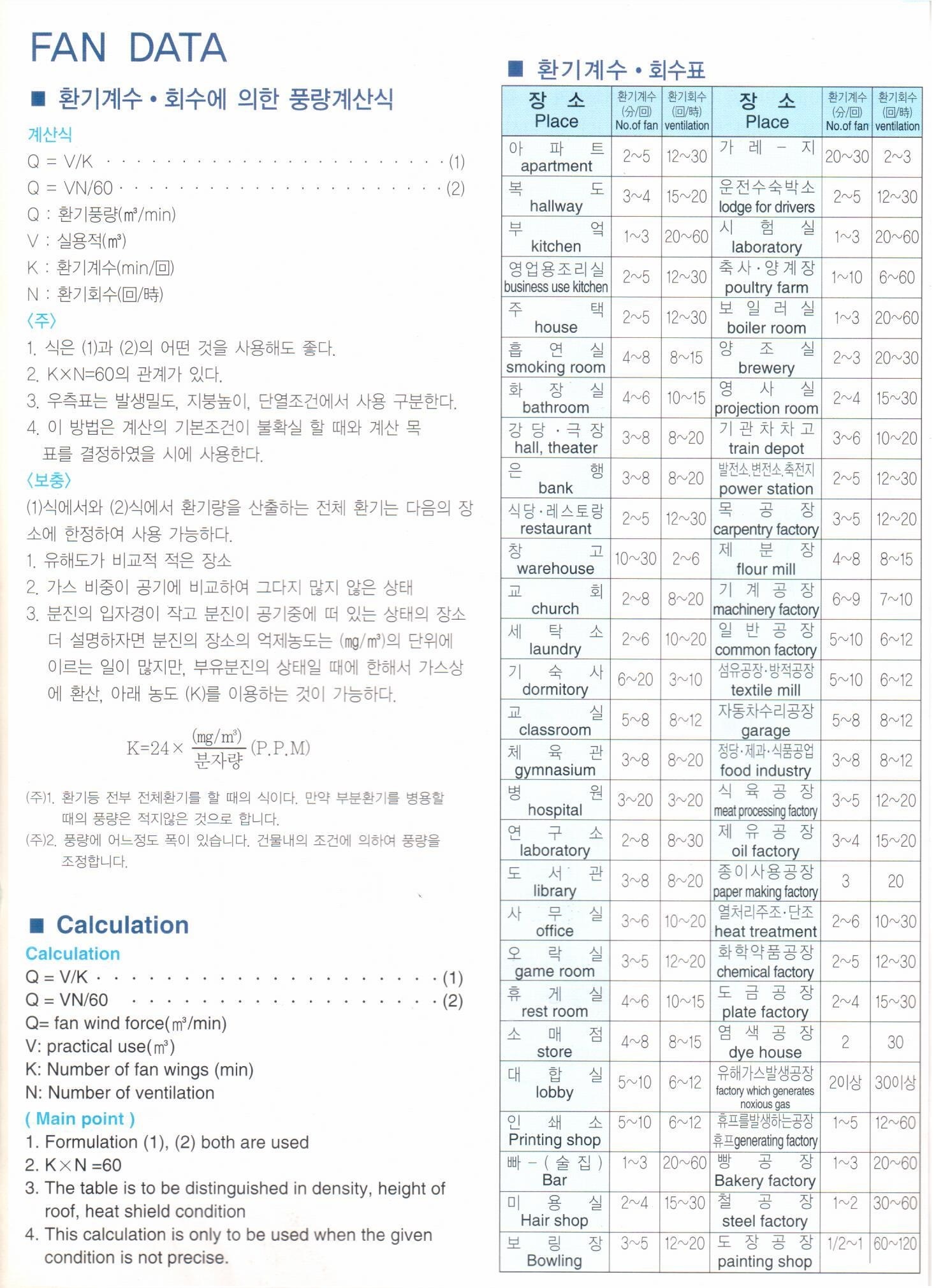

※ 주의 ※

아래 자료는 법적기준이 아닌 참조용입니다.

아래 도표는 모회사에서 일본우생성 연구자료를 기초로 만든 자료이므로 참고용으로만 사용해야 합니다.

※ 주의 ※

위 자료는 법적기준이 아닌 참조용입니다.

상기 공정별.용도별 환기 횟수는 일본위생성 자료를 기초로하여 모 회사에서 작성한 자료임.

일반적으로 ROOF VENTILATOR는 동력과 무동력으로 구별됩니다.
동력과 무동력은 그 용도에 따라서 장점과 단점이 있습니다.

동력 ROOF VENTILATOR 의 장점과 단점

       -장점 :  1. 필요한 공기량의 일률적인 환기를 보장합니다.

                   1. 계절에 따라 휀의 가동유무를 결정 할 수 있으며, 담파를 부착하여 열손실을 차단할 수 있습니다.(별도)

                   1. 혼탁한 공기를 강제배출(배기)함으로서 외기의 신선한 공기가 실내로 유입되어 작업환경이 개선됩니다.

                   1. 누수의 위험이 없고 역풍이 없습니다.



       -단점 :  1. 기존의 ROOF FAN은 가동시 상당한 에너지(전력)가 필요합니다.

                   1. 기존의 ROOF FAN은 필요이상의 동력이 소비됩니다.

                   1. 기존의 ROOF FAN은 필요이상의 동력으로 인하여 소음과 진동이 발생할 수 있습니다.

                   1. 기존의 ROOF FAN은 필요이상의 철판의 무게로 인하여 건물에 하중부담을 줍니다.


          단, 무동력 VENTILATOR는 위에서 지적한 단점들을 해소할 수는 있지만 환기효과는 보장할 수 없습니다.

          특히, 저기압상태에서는 환기의 기능은 매우 약해 진다고 볼 수 있습니다.


저희 알파환기는 위의 장점은 유지하고 단점은 보완하여 새로운 개념의 "다풍량-저압형"

        POWER ROOF FAN  착안하여 개발하게 되었습니다.


"다풍량-저압형" 이라함은, 기본적으로 덕트의 관로가 연결되지 않은 ROOF FAN에서의 압력은 무의미하기 때문에 기존의 ROOF FAN 설계사양에서는 동력비만 가중될 뿐입니다.


POWER ROOF VENTILATION의 기본원리는 실내공기가 상승하도록 이동기류를 형성하여 혼탁한 공기는 배출하고 신선한 공기가 실내로 유입되어 온도 상승 억제(공장 열기 배출) 및 공장 내부의 용접흄, 유해가스, 분진, 유증기, 악취등 불쾌한 것들을 제거하여 쾌적한 작업환경으로 개선하여 드리는 것입니다.


"다풍량-저압형"의 POWER ROOF FAN의 장점은

다풍량/저동력/저중량/저소음  으로

기존의 ROOF FAN의 장점은 그대로 유지하고 단점은 해소하였습니다.

최소의 비용으로 최대의 환기효과를 발휘함으로서 이시대의 고효율의 POWER ROOF VENTILATION입니다. (가성비 최고)

또한, POWER ROOF FAN의 비가동시 대류현상 및 기압차에 의한 자연환기가 이루어집니다.





[ 파워루프팬(Power Roof Fan)의 장점 ]


*일반적으로 ROOF VENTILATOR는 동력팬과 무동력팬으로 구별됩니다.

*동력팬과 무동력팬은 그 용도에 따라서 장점과 단점이 있습니다.

-환기란? 실내의 오염된 공기를 배출(EA)하고 창밖의 신선(OA)한 공기와 교환하는 뜻

-환기의 목적: 오염된 공기의 갱신과 열이나 습기의 제거를 위함.

-환기의 방법: 창문이나 환기통을 이용하는 자연환기나 송풍기,환풍기를 이용하는 강제환기(기계환기)로 나눌 수 있다.

-환기의 종류: 제1종환기법, 제2종환기법, 제3종환기법, 제4종환기법



1. 동력팬(배기팬-루프팬) -ROOF VENTILATOR


장점

1)  환기에 필요한 강제적 급기팬(O.A) 및 배기팬(E.A)으로써 공장 및 물류창고 등 건물 내부의 환기량 조절이 가능함으로 봄, 여름, 가을, 겨울, 계절에 따라서 또는, 공장 및 창고의 건물 내부의 환경과 온도에 따라 강제적인 환기를 보장하고 필요한 만큼 계획적으로 건물 내부의 환기량을 조절하여 실내의 환기를 통제할 수 있다.


2)  계절의 변화에 따른 온도의 변화, 작업장의 열기 및 유증기, 융접흄 및 유해가스 등 건물 내부의 유해가스 및 혼탁함의 농도에 따라서 동력팬의 가동 유무를 결정할 수 있으며, 별도의 주문사양으로 자동 및 수동의 담파(V.D)를 부착하여 공장내부의 환기량을 조절하여 온방 및 냉방의 손실을 차단할 수 있습니다.



3)  건물 내부의 혼탁한 공기를 강제 배출(배기-E.A)함으로서 외기의 신선한 공기(O.A)가 실내로 유입되어 공장 및 물류창고 등의 건물 내부으 작업환경이 개선됨으로서 제품의 생산성과 질이 향상되고, 가장 소중한 작업자들에게는 건강한 작업장이 될것입니다.



단점

1)  기존의 동력 ROOF FAN 가동시 상당한 에네지(소비전력)가 필요합니다.

2)  기존의 동력 ROOF FAN은 필요이상의 동력이 소비되어 유지비가 증가합니다.

3)  기존의 동력 ROOF FAN은 필요이상의 동력과 모터으 회전수에 따른 소음이 발생할 수 있고, ROOF FAN의 중량으로 인하여 설치, 수리, 이동의 어려움이 있습니다.





2 . 무동력팬 -무동력 VENTILATOR

무동력 VENTILATOR는 위에서 지적한 단점들은 해소할 수 있지만, 건물 내부의 온도와 외기의 풍속 및 건물 내,외부의 환경에 따라서 유동적이므로 일률적이고 안정적인 환기 효과는 보장할 수 없습니다. 특히, 저기압상태에서는 환기의 기능은 매우 약해진다고 볼 수 있습니다.




! 알파환기에서 개발한 새로운 개념의

동력팬(파워루프팬)을 소개합니다. !



3.POWER ROOF VENTILATOR FAN (파워루프팬)


위의 장점은 유지하고

단점은 보완하여

새로운 개념

저압형 Power Roof Fan

착안하여 개발하게 되었습니다.


        "저합형"이라함은, 기본적으로 덕트의 관로가 연결되지 않은

ROOF FAN에서 압력은 무의미하기 때문에 기존의 ROOF FAN 설계 사양에서는

 동력비만 가중될 뿐입니다.


공장의 환기시설 및 물류창고 등... 건물 내부의 전체환기를 목적으로

제조되어 설치됨으로서 높은 압력이 필요하지 않기 때문입니다.


※ 전체환기 : 높은압력 불필요 - 압력은 무의미하다 ※


                                                                             ☞참고 : 풍압의 발생을 위하여 낮은 압력으로 "저동력" 가능.

                                                                                           환풍기 날개 끝부분을 감싸고 있는 벨마우스가 꼭 필요합니다.


※ 최소한의 풍압을 위하여 벨마우스 꼭 필요 ※

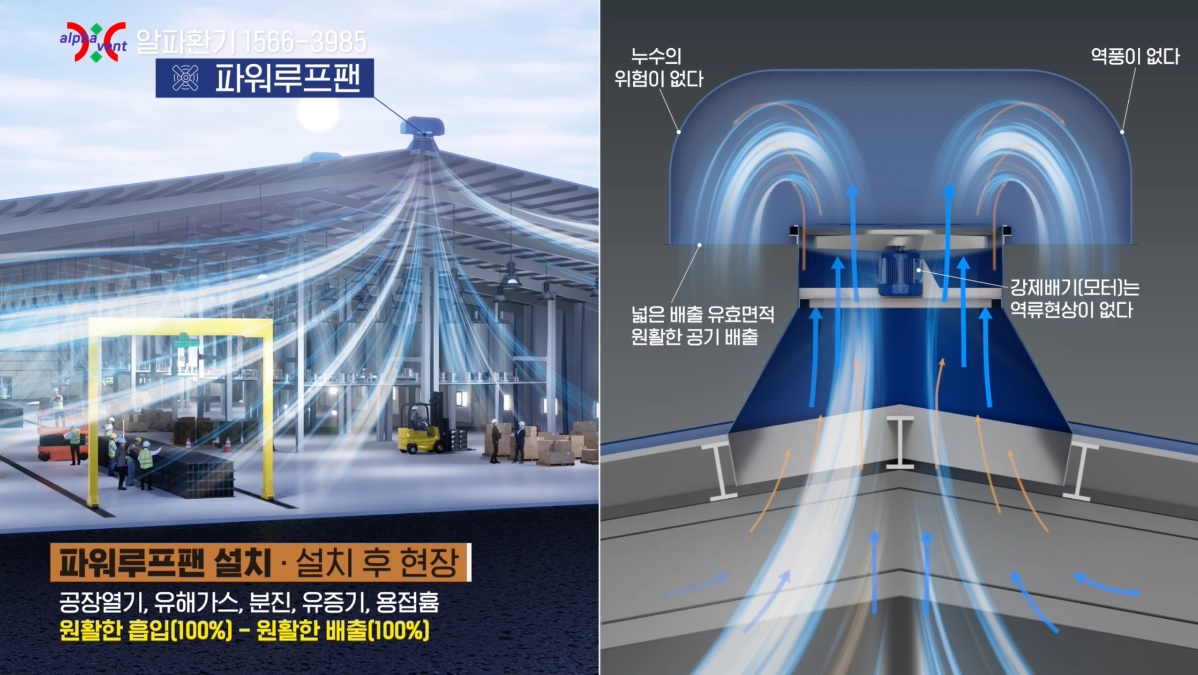

4 . POWER ROOF FAN의 기본 원리


1) 공장 및 물류창고 등 건물 내부의 공기가 상승하도록 이동기류를 형성함으로서

혼탁한 공기는 배출(E.A)하고 신선한 공기(O.A)가 건물 내부로 유입되어

온도상승을 억제하고(열기 제거) 및 공장내부의 용접흄,유해가스 및 먼지, 연기, 유증기, 분진, 습기, 탄산가스와 쾌쾌한 냄새(악취)는 물론 결로예방 등 오염되고 불쾌한 것들을 제거하여 맑고 쾌적한 작업환경을 유지하는 것입니다.


오염된 실내 공기 배출 - 공장열기 - 용접흄 - 먼지 - 연기

유해가스(폐가스)  - 유증기 - 분진 - 악취(냄새)

습기(세균,박테리아 제거)-탄산가스(이산화탄소) 등...


2) 외기(OA)는 아래로 유입(급기)되고 내부의 오염된 공기 및 열기는 위에서 배출(EA)된다.

전체환기 개념으로 공장 내부에 닥트시설(급기-배기-국소배기)이 없으므로 불필요한 시설물(닥트관)설치가 없어서 공간확보와 시설물의 노후화로 인하여 유지보수가 필요없으며, 위험성이 없고 공장에서는 필수적으로 사용되고 있는 크레인의 이동이 용이하여 작업의 효율성을 향상시킨다.



5."저압형'의 POWER ROOF FAN의 장점


1) "다풍량"  "저동력"  "저중량"  "저소음"으로 기존  ROOF FAN의 장점은 그대로 유지하고 단점은 해소하였습니다.


※ 다풍량 저동력 저중량 저소음 ※


많은 풍량으로 짧은 시간동안 환기의 우수성으로 보답한다.

많은 풍량에도 불구하고 저동력으로서 소비전력이 작다.

많은 풍량에도 불구하고 저중량으로서 무게가 가볍고 견고하다.

많은 풍량에도 불구하고 저소음으로 전달소음이 조용하다.




2) 최소의 비용으로 최대의 환기효과를 발휘함으로서 가성비가 좋은 이시대 고효율의 POWER ROOF FAN은 가장 안정적이고 경제적입니다.


※ 가성비 최상 - 안정적, 경제적,반영구적 파워루프팬 ※



3) POWER ROOF FAN의 비가동시 대기압차의 의한  무동력의 환기가 이루어 집니다.


※ 파워루프팬 비가동시 대기압차 자연환기 가능 ※



4) 건물 내부의 오염된 공기 배출시 별도의 주문사양으로 상부의 덮개부분에 공기흐름의 유도장치를 부착하여 환기효과를 극대화  할 수 있습니다.(별도 주문)


※ 자동담파 부착 가능(별도) - 온.냉방 손실 방지 ※



5) 배출되는 덮개의 높이와 크기를 기존 루프팬 면적보다도 높고 넓게 설계하였고, 다른 어떤 동력팬 보다도 배출 면적을 크게 확보함으로서 배출 성능을 향상시켰으며, 배출풍량이 많은 양쪽면을 부드러운 곡면으로 유지하여 원활한 배출이 이루어집

니다.


※ 배출 면적 넓게 확보 - 배출면 부드러운 곡선유지 ※



6) 공기와 물의 흐름은 부딪힘과 저항이 없는 곳으로  먼저 흘러가게 됩니다.

파워루프팬은 오염된 실내 공기가 배출되는 유효면적이 그 어떤 배기팬보다도 넓은 면적을 확보함으로서 부딪힘의 저항이 없어 원활한 배출이 이루어집니다.


※ 부딪힘과 역풍의 저항이 없고 흡기풍량 100% 배출 ※


※ 자연적으로 공기과 물의 흐름은 동일하다. ※


※ 압력이 높은곳에서 압력이 낮은곳으로,

수위가 높은곳에서 낮은곳으로

즉, 공기(바람)는 고기압에서 저기압으로 이동하고, 저항이 없는곳으로 먼저 이동한다. ※



7) 상부 덮게부분에 소음방지 흡음제를 부착할 수 있습니다.(별도 주문)

소음방지 흡음제를 부착함으로써 공장 내부의 전달되는 소음이 약 4~6db 감소합니다.(별도 주문)


※ 소음 방지 흡음제(소음흡수) 부착가능(별도 주문) ※



8) 중량이 가볍고 일체형이 아닌 분리 조립형태로 제작되어 누구나 어느곳이든 설치가 용이합니다. (현장 확인후 별도제작 가능)


※ 누구나 어느곳에나 설치 가능 ※



9) 역풍과 누수방지를 위하여 상부덮개가 넓은면적으로 제작되었고, body보다도 약 50mm하단 조립함으로써 강한 비바람에도 누수의 위험이 없고 역풍이 없으며 견고하고 안정적이며 경제적이다.


※ 역풍이 없고, 누수 위험이 없다. ※



10) 파워루프팬의 환기장치는 강제환기 즉, 기계환기 방식으로 설계되고 제작되어 일률적이고, 안정적이며 계획적인 환기를 보장할 수 있습니다.


※ 일률적-안정적-계획적 환기보장 ※



11) 파워루프팬은 상부의 덮개와 중간 부위의 동력팬 고정틀 및 하부 받침대가 서로 분리되고 조립됨으로 유사시 유지보수 및 이동.설치가  간편하다.


※ 분리형으로 유지보수 및 이동. 설치가 간편하고 용이하다. ※



12) 건물과 조화를 유지할 수 있도록 최대한으로 동일한 색상의 칼라강판으로 제작되고 설치됨으로서 소중한 건물의 미려함을 유지할 수 있다.


※ 건물과의 조화-동일한 색상-미려함 ※



13) 봄, 여름, 가을, 겨울-사계절, 계절에따라서 파워루프팬 가동과 타이머 부착으로 가동시간이 선택가능합니다.(별도주문)


※ 계절에 따라 가동 유.무 결정 ※



14)벨마우스 부찰(동력팬 날개를 감싸고 있는 원형관)

☞벨마우스: 프로펠라형 환기팬 "필수" 입니다. ☞동력팬 규격: 날개직경 (Φ)



※ 풍량-풍압 발생 ※


15) 강제적 환기로 공장내부의 열기, 용접흄, 유증기, 유해가스, 분진, 연기, 먼지, 악취(쾌쾌한 냄새), 습기, 결로예방, 오염된 실내공기의 원활한 배출로 인하여 우리의 가장 소중한 건강을 지켜내고, 쾌적한 환경속에서 보다 더 높은 수준의 삶을 영위할 수 있고, 쾌적한 환경속에서 불량품이 없는 우수한 제품이 제조, 생산되고 판매되어 종국적으로는 회사의 이윤창출로 이어질것입니다.


※ 쾌적한 환경(건강한 삶)-고품질의 제품 생산

간강한 노사관계-회사의 이윤창출 ※


배출도(Φ1000기준)

시공사진


※ 아래 동영상은 알파환기에서 공장환기시설로 동력,무동력을 제조하여 설치 시공한 사례입니다.

   클릭하시면 play됩니다. ☎ 1566-3985
