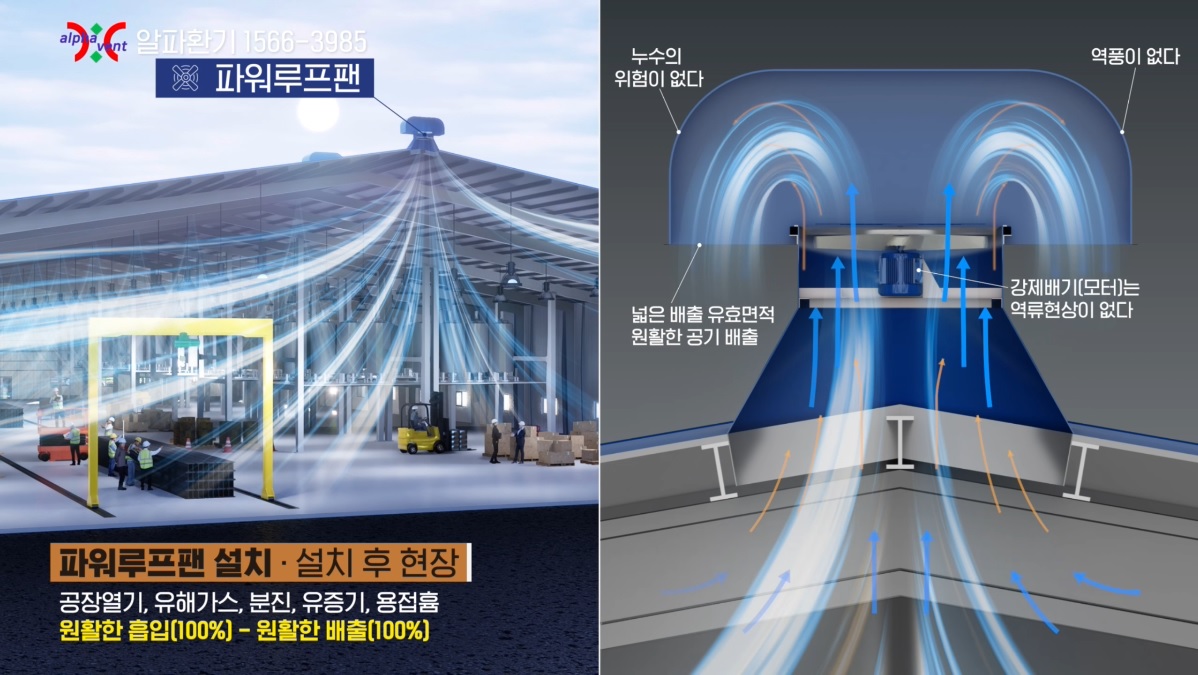

옥상배풍기(POWER ROOF FAN) - 원형 TYPE


[제품특징]

재질 : 칼라강판(C/S) - (Color steel)

         스틸(강철) - (steel)

         스테인레스(STS) - (stainless)

특징 : ㅇ 필요한 공기량의 강제적 환기보장

         ㅇ 계절에따라 휀의 가동 유.무를 결정

         ㅇ 자동담파부착 - 열손실 차단(별도)

         ㅇ 혼탁한공기 강제배출 - 신선한공기 유입 환경개선

         ㅇ 기존 동력휀의 단점 보강

                                   - 다풍량/저소음

         ㅇ 최소의 비용 - 최대의 효과 (가성비 최고)

         ㅇ 비가동시 대기압차에 의한 무동력의 환기

         ㅇ프리미엄 모터(IE-3) - (IP-55) 적용

          ㅇ 인버터 제어가능(별도)

* 환기횟수에 따른 환기량 및 동력휀 수량 산출식


계산식

Q=V/K(1)

Q=VN/60(2)

Q: 환기풍량(㎥/min)

V: 실용적(㎥)

K:환기계수(min/ㅁ)

N:환기회수(ㅁ/ 時)


<주>

1. 식은 (1)과 (2)의 어떤것을 사용해도 좋다.

2. K X N=60의 관계가 있다.

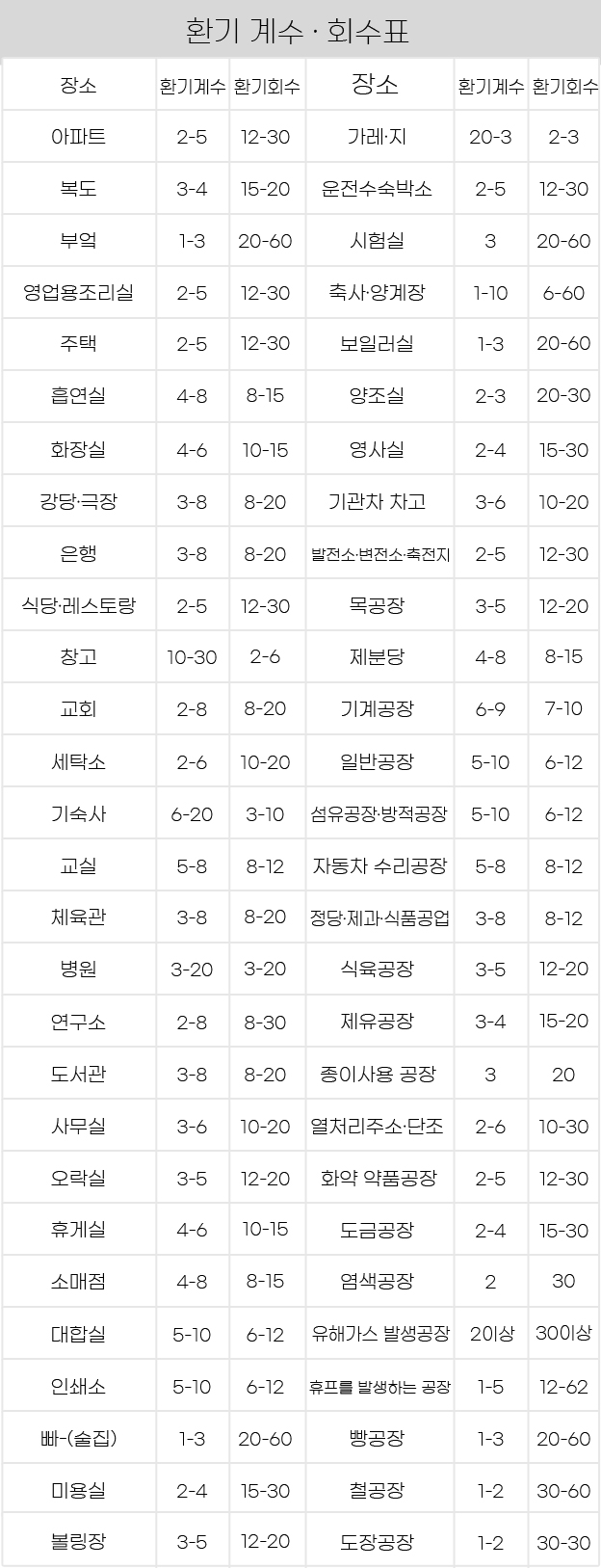

3. 아래표는 발생밀도, 지붕높이 단열조건에서 사용구분한다.

4. 이 방법은 계산의 기본조건이 불확실 할 때와 계산 목표를 결정하였을 시에 사용한다.

<보충>

(1)식에서와 (2)식에서 환기량을 산출하는 전체 환기는 다음의 장소에 한정하여 사용 가능하다.

1. 유해도가 비교적 적은 장소

2. 가스 비중이 공기에 비교하여 그다지 많지 않은 상태

3. 분진의 입자경이 작고 분진이 공기중에 떠있는 상태의 장소 더 설명하자면 분진의 장소의 억제농도는 (mg/㎥)의 단위에 이르는 일이 많지만,

부유분진의 상태일 때에 한해서 가스상에 환산, 아래 농도 (K)를 이용하는 것이 가능하다.

㈜1. 환기등 전부 전체환기를 할때의 식이다. 만약 부분환기를 병용할 때의 풍량은 적지않은 것으로 합니다.

㈜2. 풍량에 어느정도 폭이 있습니다. 건물내의 조건에 의하여 풍량을 조정합니다.

※ 주의 ※

위 자료는 법적기준이 아닌 참고자료 입니다.

환경과 여건에 따라서 변화가 있음.

※ 환기량 산정 방법

실내의 발열제거에 의한 환기량

Q = q/(r x c x △t) = q/0.288 x (tr-to)

Q = 환기량 (kcal/hr)

r = 공기의 비중량 (Kg/㎥, 1.2)

c = 공기의 정압비열 (kcal /Kg x ℃, 0.24)

tr = 실내 요구(허용) 온도 (℃ )

to = 신선 외기 온도 (℃)

※ 송풍량 결정

냉난방부하를 대입하여 결정하는 방법

Q=qs/{C(T1-TE)}

Q=송풍량

qs=현열량(Kcal/hr)

T1=실내온도

TR=취출온도(외기온도로 계산함)

C=정압비열(0.29Kcal.㎥*℃)

시공사진


※ 아래 동영상은 알파환기에서 공장환기시설로 동력,무동력을 제조하여 설치 시공한 사례입니다.

   클릭하시면 play됩니다. ☎ 1566-3985
