동력휀

[파워루프휀]




*제품의 특징*


-용도 : 생산공장, 용접 흄, 유해가스, 연기, 오일미스트 등...

           뜨거운 열기와 혼탁한 악취 등이 발생 하는곳...

           물류창고, 축사 & 돈사, 열기, 냄새 등...

           다량의 환기 풍량을 요하는곳.

           맑고 쾌적한 환경을 요하는곳


-재질 : 칼라강판(COLOR SHEET), 스텐(STS), 아연도 강판


-저동력 : 전력의 소비를 최소한으로 선정하여 팬을 결정함으로써

              에너지 절약 & 다량의 공기 배출로 환기효과를 극대화 시킨다.


-다풍량 : 저동력과 저소음으로 다량의 혼탁한 공기를 최소의 비용으로 옥외에 배출 시킨다.


-저소음 ; 다풍량에 비하여 소음이 적다.(무진동, 저소음)


-저중량 : 기존의 ROOF FAN 및 다른 제품에 비하여 무게가 가벼우며 견고하여

               건축물에 하중이 적게 전달되어 안정성이 유지되며 시공이 용이하다.


-저비용 : 기존의 동력팬인 ROOF FAN보다 비용이 저렴하지만, 환기의 효과는 우수하다.


-저소음 : 다풍량을 겸비한 넓고 견고한 회전날개 사용, 수명이 길며 관리가 용이함


-다풍량을 요하는 곳에 적합, 일부 팬(V-벨트 구동형)


※ FAN 선정방법


    POWER VENT 기종선정 및 소요대수의 결정은 건물의 LAYOUT, 총발열량, 공기비중,    상주 인원의 수,기타 제조건의 조합에 따라 각각 설계가 다르므로 다음 방식에 준하여

   선정할 수 있다. (알파환기 기술부 문의)



    1. 환기를 요하는 장소의 조건에 따라 표를 참조하여 환기횟수를 구한다.

    2. 건물의 용적(M3)=가로(M)*높이(M)를 계산한다.



  ※환기계수 (참조자료)

환기장소계수환기장소
계수
일반공장5~10제당,제과 식품공장3~8
염색 건조공장2~5변전소,변전실,축전기실2~5
열처리,주조,단조 공장2~7도장실
0.5~3
화학 약품 공장2~5유해가스 발생실
2이하
강당, 회관, 체육관3~10창고10~50
축사, 양계장1~10섬유,방적공장5~10

-위 자료는 법적기준이 아닌 참조용입니다.

-상기 공정별.용도별 환기 횟수는 일본위생성 자료를 기초로하여 모 회사에서 작성한 자료임.


  3. 옥외로 배출해야할 풍량이 산출되면 POWER ROOF FAN의 크기와 수량을 선정한다.

     파워루프휀 1대당의 환기능력은 상단의 제품을 click 한후 도면의 제원표에서 선정한다.

     (환기량 선정 문의  ☎ 알파환기 기술부)


[ 파워루프팬(Power Roof Fan)의 장점 ]


        *일반적으로 ROOF VENTILATOR는 동력팬과 무동력팬으로 구별됩니다.

        *동력팬과 무동력팬은 그 용도에 따라서 장점과 단점이 있습니다.

        -환기란? 실내의 오염된 공기를 배출(EA)하고 창밖의 신선(OA)한 공기와 교환하는 뜻

        -환기의 목적: 오염된 공기의 갱신과 열이나 습기의 제거를 위함.

        -환기의 방법: 창문이나 환기통을 이용하는 자연환기나 송풍기,환풍기를 이용하는 강제환  기(기계환기)로 나눌 수 있다.

        -환기의 종류: 제1종환기법, 제2종환기법, 제3종환기법, 제4종환기법



        1. 동력팬(배기팬-루프팬) -ROOF VANTILATOR

         장점: 1)  환기에 필요한 강제적 급기팬(O.A) 및 배기팬(E.A)으로써 공장 및 물류창고 등 건물 내부의 환기량 조절이 가능함으로 봄, 여름, 가을, 겨울, 계절에 따라서 또는, 공장 및 창고의 건물 내부의 환경과 온도에 따라 강제적인 환기를 보장하고 필요한 만큼 계획적으로 건물 내부의 환기량을 조절하여 실내의 환기를 통제할 수 있다.


                2)  계절의 변화에 따른 온도의 변화, 작업장의 열기 및 유증기, 융접흄 및 유해가스 등 건물 내부의 유해가스 및 혼탁함의 농도에 따라서 동력팬의 가동 유무를 결정할 수 있으며, 별도의 주문사양으로 자동 및 수동의 담파(V.D)를 부착하여 공장내부의 환기량을 조절하여 온방 및 냉방의 손실을 차단할 수 있습니다.



               3)  건물 내부의 혼탁한 공기를 강제 배출(배기-E.A)함으로서 외기의 신선한 공기(O.A)가 실내로 유입되어 공장 및 물류창고 등의 건물 내부으 작업환경이 개선됨으로서 제품의 생산성과 질이 향상되고, 가장 소중한 작업자들에게는 건강한 작업장이 될것입니다.


        단점: 1)  기존의 동력 ROOF FAN 가동시 상당한 에네지(소비전력)가 필요합니다.

               2)  기존의 동력 ROOF FAN은 필요이상의 동력이 소비되어 유지비가 증가합니다.

               3)  기존의 동력 ROOF FAN은 필요이상의 동력과 모터으 회전수에 따른 소음이 발생할 수 있고, ROOF FAN의 중량으로 인하여 설치, 수리, 이동의 어려움이 있습니다.



       2 . 무동력팬 -무동력 VENTILATOR

         무동력 VENTILATOR는 위에서 지적한 단점들은 해소할 수 있지만, 건물 내부의 온도와 외기의 풍속 및 건물 내,외부의 환경에 따라서 유동적이므로 일률적이고 안정적인 환기 효과는 보장할 수 없습니다.

        특히, 저기압상태에서는 환기의 기능은 매우 약해진다고 볼 수 있습니다.




! 알파환기에서 개발한 새로운 개념의 동력팬

(파워루프팬)을 소개합니다. !



3.POWER ROOF VENTILATOR FAN (파워루프팬)


위의 장점은 유지하고

단점은 보완하여

새로운 개념

저압형 Power Roof Fan

착안하여 개발하게 되었습니다.


        "저합형"이라함은, 기본적으로 덕트의 관로가 연결되지 않은

ROOF FAN에서 압력은 무의미하기 때문에 기존의 ROOF FAN 설계 사양에서는

 동력비만 가중될 뿐입니다.


공장의 환기시설 및 물류창고 등... 건물 내부의 전체환기를 목적으로

제조되어 설치됨으로서 높은 압력이 필요하지 않기 때문입니다.


※ 전체환기 : 높은압력 불필요 - 압력은 무의미하다 ※


☞참고 : 풍압의 발생을 위하여 낮은 압력으로 "저동력" 가능

             환풍기 날개 끝부분을 감싸고 있는 벨마우스가 꼭 필요합니다.


※ 최소한의 풍압을 위하여 벨마우스 꼭 필요 ※


4 . POWER ROOF FAN의 기본 원리

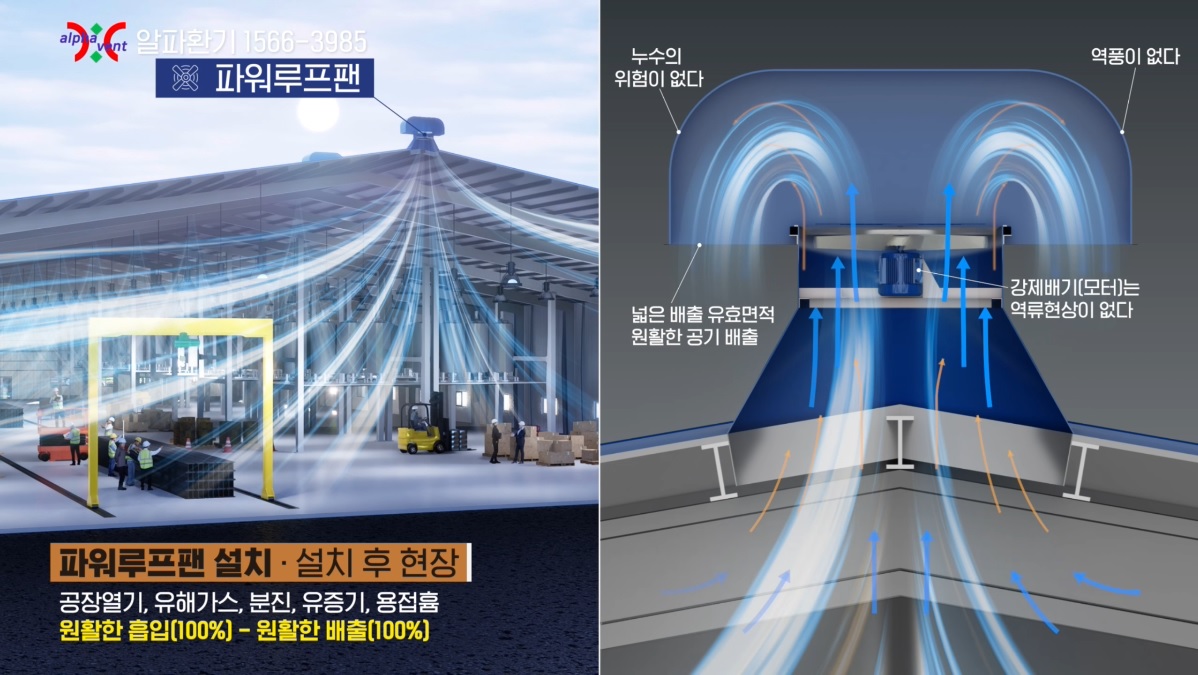

1) 공장 및 물류창고 등 건물 내부의 공기가 상승하도록 이동기류를 형성함으로서

혼탁한 공기는 배출(E.A)하고 신선한 공기(O.A)가 건물 내부로 유입되어

온도상승을 억제하고(열기 제거) 및 공장내부의 용접흄,유해가스 및 먼지, 연기, 유증기, 분진, 습기, 탄산가스와 쾌쾌한 냄새(악취)는 물론 결로예방 등 오염되고 불쾌한 것들을 제거하여 맑고 쾌적한 작업환경을 유지하는 것입니다.


오염된 실내 공기 배출 - 공장열기 - 용접흄 - 먼지 - 연기

유해가스(폐가스)  - 유증기 - 분진 - 악취(냄새)

습기(세균,박테리아 제거)-탄산가스(이산화탄소) 등...


2) 외기(OA)는 아래로 유입(급기)되고 내부의 오염된 공기 및 열기는 위에서 배출(EA)된다.

전체환기 개념으로 공장 내부에 닥트시설(급기-배기-국소배기)이 없으므로 불필요한 시설물(닥트관)설치가 없어서 공간확보와 시설물의 노후화로 인하여 유지보수가 필요없으며, 위험성이 없고 공장에서는 필수적으로 사용되고 있는 크레인의 이동이 용이하여 작업의 효율성을 향상시킨다.



5."저압형'의 POWER ROOF FAN의 장점


1) "다풍량"  "저동력"  "저중량"  "저소음"으로 기존  ROOF FAN의 장점은 그대로 유지하고 단점은 해소하였습니다.


※ 다풍량 저동력 저중량 저소음 ※


많은 풍량으로 짧은 시간동안 환기의 우수성으로 보답한다.

많은 풍량에도 불구하고 저동력으로서 소비전력이 작다.

많은 풍량에도 불구하고 저중량으로서 무게가 가볍고 견고하다.

많은 풍량에도 불구하고 저소음으로 전달소음이 조용하다.




2) 최소의 비용으로 최대의 환기효과를 발휘함으로서 가성비가 좋은 이시대 고효율의 POWER ROOF FAN은 가장 안정적이고 경제적입니다.


※ 가성비 최상 - 안정적, 경제적,반영구적 파워루프팬 ※



3) POWER ROOF FAN의 비가동시 대기압차의 의한  무동력의 환기가 이루어 집니다.


※ 파워루프팬 비가동시 대기압차 자연환기 가능 ※



4) 건물 내부의 오염된 공기 배출시 별도의 주문사양으로 상부의 덮개부분에 공기흐름의 유도장치를 부착하여 환기효과를 극대화  할 수 있습니다.(별도 주문)


※ 자동담파 부착 가능(별도) - 온.냉방 손실 방지 ※



5) 배출되는 덮개의 높이와 크기를 기존 루프팬 면적보다도 높고 넓게 설계하였고, 다른 어떤 동력팬 보다도 배출 면적을 크게 확보함으로서 배출 성능을 향상시켰으며, 배출풍량이 많은 양쪽면을 부드러운 곡면으로 유지하여 원활한 배출이 이루어집

니다.


※ 배출 면적 넓게 확보 - 배출면 부드러운 곡선유지 ※



6) 공기와 물의 흐름은 부딪힘과 저항이 없는 곳으로  먼저 흘러가게 됩니다.

파워루프팬은 오염된 실내 공기가 배출되는 유효면적이 그 어떤 배기팬보다도 넓은 면적을 확보함으로서 부딪힘의 저항이 없어 원활한 배출이 이루어집니다.


※ 부딪힘과 역풍의 저항이 없고 흡기풍량 100% 배출 ※


※ 자연적으로 공기과 물의 흐름은 동일하다. ※


※ 압력이 높은곳에서 압력이 낮은곳으로,

수위가 높은곳에서 낮은곳으로

즉, 공기(바람)는 고기압에서 저기압으로 이동하고, 저항이 없는곳으로 먼저 이동한다. ※



7) 상부 덮게부분에 소음방지 흡음제를 부착할 수 있습니다.(별도 주문)

소음방지 흡음제를 부착함으로써 공장 내부의 전달되는 소음이 약 4~6db 감소합니다.(별도 주문)


※ 소음 방지 흡음제(소음흡수) 부착가능(별도 주문) ※



8) 중량이 가볍고 일체형이 아닌 분리 조립형태로 제작되어 누구나 어느곳이든 설치가 용이합니다. (현장 확인후 별도제작 가능)


※ 누구나 어느곳에나 설치 가능 ※



9) 역풍과 누수방지를 위하여 상부덮개가 넓은면적으로 제작되었고, body보다도 약 50mm하단 조립함으로써 강한 비바람에도 누수의 위험이 없고 역풍이 없으며 견고하고 안정적이며 경제적이다.


※ 역풍이 없고, 누수 위험이 없다. ※



10) 파워루프팬의 환기장치는 강제환기 즉, 기계환기 방식으로 설계되고 제작되어 일률적이고, 안정적이며 계획적인 환기를 보장할 수 있습니다.


※ 일률적-안정적-계획적 환기보장 ※



11) 파워루프팬은 상부의 덮개와 중간 부위의 동력팬 고정틀 및 하부 받침대가 서로 분리되고 조립됨으로 유사시 유지보수 및 이동.설치가  간편하다.


※ 분리형으로 유지보수 및 이동. 설치가 간편하고 용이하다. ※



12) 건물과 조화를 유지할 수 있도록 최대한으로 동일한 색상의 칼라강판으로 제작되고 설치됨으로서 소중한 건물의 미려함을 유지할 수 있다.


※ 건물과의 조화-동일한 색상-미려함 ※



13) 봄, 여름, 가을, 겨울-사계절, 계절에따라서 파워루프팬 가동과 타이머 부착으로 가동시간이 선택가능합니다.(별도주문)


※ 계절에 따라 가동 유.무 결정 ※



14)벨마우스 부찰(동력팬 날개를 감싸고 있는 원형관)

☞벨마우스: 프로펠라형 환기팬 "필수" 입니다.

☞동력팬 규격: 날개직경 (Φ)



※ 풍량-풍압 발생 ※



15) 강제적 환기로 공장내부의 열기, 용접흄, 유증기, 유해가스, 분진, 연기, 먼지, 악취(쾌쾌한 냄새), 습기, 결로예방, 오염된 실내공기의 원활한 배출로 인하여 우리의 가장 소중한 건강을 지켜내고, 쾌적한 환경속에서 보다 더 높은 수준의 삶을 영위할 수 있고, 쾌적한 환경속에서 불량품이 없는 우수한 제품이 제조, 생산되고 판매되어 종국적으로는 회사의 이윤창출로 이어질것입니다.


※ 쾌적한 환경(건강한 삶)-고품질의 제품 생산

간강한 노사관계-회사의 이윤창출 ※
