[제품특징]

재질 : 알루미늄(AL)

다이 : 칼라강판(C/S)

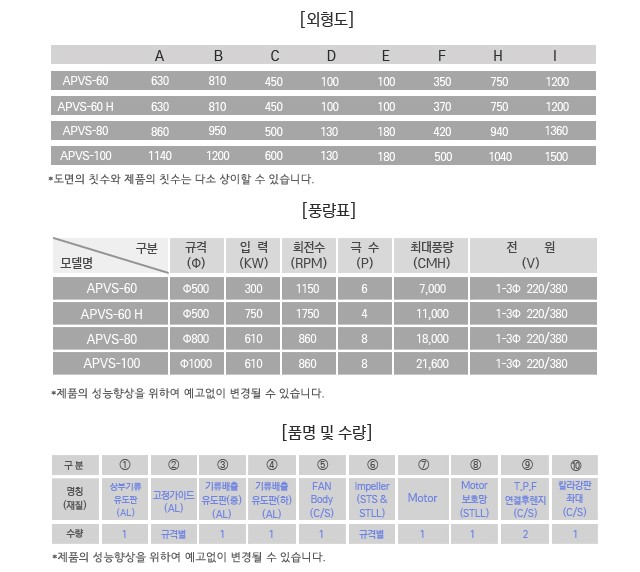

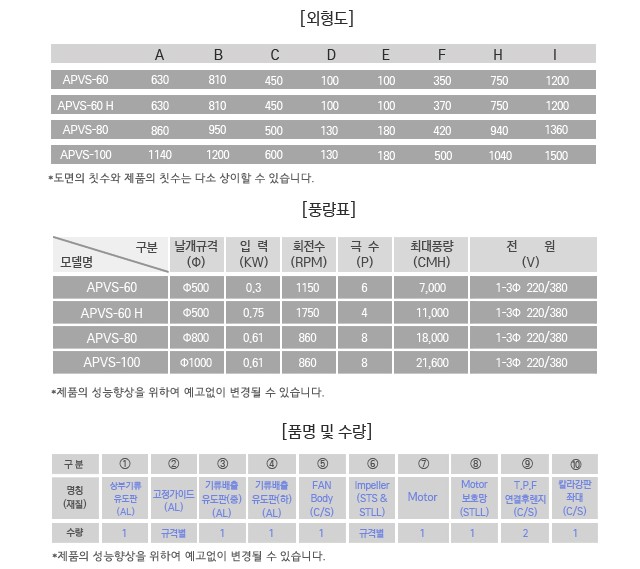

규격 : 도표참고

특징 :  ㅇ다풍량. 저동력. 저중량. 저소음 - 가성비 최고

          ㅇ 토출 직경, 간격, 거리공간 확보=원활한 배출, 소음 최소화

          ㅇ 계획적 - 일률적 - 시간적 - 환기량조절

          ㅇ 벨마우스 형태 - 원활한 배출

          ㅇ 넓은 외경 - 누수의 위험이 없다.

          ㅇ중량이 가볍고 조립형태로 설치 및 유지보수 용이

          ㅇ베르누이 원리 적용 - 대류현상 자연환기 우수함



파워밴트팬(Power Vent Fan)의 장점

(사각타입 - 원형타입 동일)

1) 파워벤트팬은 "다풍량" "저동력" "저중량" "저소음"으로

장점은 그대로 유지하고 단점은 해소하였습니다.

다풍량-우수성, 저동력-낮은소비전력,

저중량-가벼운 무게와 견고함,

저소음-전달 소음이 조용하다.


※ 토출 직경.간격.거리 공간 확보-

토출구 면적 확보로 소음 최소화 ※


2) 파워밴트팬은 최소의 비용으로 최대의 환기 효과를

발휘함으로써 가성비가 좋은 이 시대 고효율의

POWER VENT FAN으로 가장 안정적이고

경제적입니다.


※ 가성비최강-안정적,경제적,반영구적 ※


3) 파워벤트휀 비가동시 대기압 차에 의한 무동력

환기가 이루어 집니다.


※ 파워벤트팬 비가동시 대류현상으로 자연환기 효과우수 ※


4) 파워밴트휀으로 건물 내부의 오염된 공기 배출 시

별도의 주문 사양으로 상부의 덮게 부분에

 공기흐름의 유도 장치를 부착하여 환기의 효과를

극대화 할 수 있습니다.(별도주문)


※자동 댐퍼 부착가능(별도)-온.냉방 손실 방지※


 5) 자사의 파워벤트팬은 배출되는 토출구의 직경과 높이의 크기를 타사의 제품보다도 넓고 크게 제작되였고,

 다른 어떤 베르누이 동력팬보다도 배출 면적을 넓고 크게 확보함으로써 배출 성능을  향상시켰으며,

배출 풍량이 많은 중간 동체는 벨마우스 형태로 제조되어 원활한 배출이 이루어집니다.



※ 배출 면적 넓게 확보- 배출 거리 높게 공간 확보 ※


  6) 공기와 물의 흐름은 부딪힘과 저항이 없는 곳으로 먼저 흘러가게 됩니다. 파워밴트팬은 오염된 실내 공기가

 배출되는 유효면적이 그 어떤 베르누이 팬보다도 넓은 면적을 확보함으로써 부딪힘의 저항이 없어

 원활한 배출이 이루어집니다.



※ 부딪힘과 역풍의 저항이 없고 흡기 풍량 100% 배출※

※ 자연적으로 공기와 물의 흐름은 동일하다※

       ※ 압력이 높은 곳에서 압력이 낮은 곳으로, 수위가 높은 곳에서 낮은 곳으로

즉, 공기(바람)는 고기압에서 저기압으로 이동하고,

저항이 없는 곳으로 먼저 이동한다 ※



7) 파워벤트휀은 배출 부분과 외부의 공기 풍속 유도

부분에 베르누이 원리를 적용함과 동시에 벨마우스 형태를

원활한 곡선으로 유지함으로써

오염된 실내 공기 배출이 원활하게 이루어져

환기의 효율성을 최대한으로 높인

베르누이식 파워벤트팬입니다.


※베르누이 원리-벨마우스 형태 ※



8) 파워밴트휀은 중량이 가볍고 일체형이 아닌

분리 조립 형태로 제작되어 누구나 어느 곳이든

설치가 용이합니다.

(현장 확인 후 별도 제작 가능)


※ 누구나-어느 곳에 나 설치 가능 ※



 9) 파워벤트휀의 넓은 상. 중. 하 판은 누수 방지를

예방하였고 최대의 환기 효과를 발휘함으로써

가성비가 좋은  이 시대 고효율의

POWER VENT FAN은

가장 안정적이고 경제적입니다.


※ 넓은 외경, 누수 위험이 없다 ※


10) 동력형 파워밴트팬의 환기장치는 강제환기

즉, 기계환기 방식으로 설계되고 제작되어 일률적이고,

 안정적이며 계획적인 환기를 보장할 수 있습니다.


※ 일률적-안정적-계획적-환기보장 ※


11) 파워벤트팬은 상부의 배출 면과 중간부위의

동력팬 고정틀 및 하부 받침대가 서로 분리되고

조립됨으로 유사시 유지 보수 및 이동. 설치가 간편하다.


※ 분리형으로 유지 보수 및 이동. 설치가 간편하고 용이하다 ※


12) 파워밴트팬을 고정하는 외부후레싱은 건물과 조화를

유지할 수 있도록 최대한으로 동일한 색상의

칼라강판으로 제작하여 설치함으로써 소중한 건물의

미려함을 유지할 수 있다.


※ 건물과의 조화-동일한 색상-미려함 ※


 13) 동력휀 파워밴트휀을 봄, 여름, 가을, 겨울 사계절 -

 계절에 따라서 파워벤트팬의 가동수량을 결정할 수 있고,

 타이머 부착으로 가동시간 선택이 가능합니다.(별도)


※ 계절에 따라 가동 유, 무 결정-시간선택 ※


14)벨마우스 부찰(동력팬 날개를 감싸고 있는 원형관)

☞벨마우스: 프로펠라형 환기팬 "필수" 입니다.

☞동력팬 규격: 날개직경 (Φ)



※ 풍량-풍압 발생 ※


15) 강제적 환기로 공장 내부의 열기, 용접흄, 유증기,

유해가스, 분진, 연기, 먼지, 악취(쾌쾌한 냄새), 습기,

결로 예방, 오염된 실내공기의 원활한 배출로 인하여

우리의 가장 소중한 건강을 지켜내고, 쾌적한 환기 속에서

보다 더 높은 수준의 삶을 영위할 수 있고,

불량품 없는 우수한 제품이 제조, 생산되고 판매되어

종국적으로는 회사의 이윤창출로 이어질 것입니다.


※쾌적한 환경(건강한 삶)-고품질의 제품 생산 ※

※ 건강한 노사관계-회사의 이윤창출 ※

동력 고정식 흡출기의 장점

1. 내부의 오염된 공기 배출 부분과 외부 공기의 풍속 유도부분에 베르누이원리를 적용함으로써 오염된 실내공기 배출이 원활하게 이루어져 환기의 효율성을 최대한으로 높인 베르누이식 고정식 흡출기입니다.

2. 중간동체와 하판은 외기의 풍속이 최대한으로 상승기류를 형성 할 수 있도록 설계되었고, 원활한 내부 공기의 배출을 유도할 수 있게 각도가 설계되었으며, 벨마우스형태로 설계된 제품은 상판-중판-하판의 상호작용이 원활하게 유지되어 작용함으로써 최상의 배출 효과로 최대의 능력을 발휘하는 제품입니다.

3. 견고하게 제작된 베르누이식 알루미늄 고정식  흡출기는 위험성과 부식성을 차단하였으며  중량이 가벼워 유지관리비(위험성,경제성,안정성)를 절감할 수 있고, 견고하게 고정된 베르누이식 고정식 흡출기는 이탈의 위험이 없으므로 반영구적입니다.

4. 알루미늄재질의 베르누이식 고정식 흡출기를 설치함으로써 반영구적이며, 지붕의 미려함을 더할 수 있습니다.

5. 제품의 구조가 상판이 중간동체와 하판 보다도 넓어 빗물의 유입을 방지하였습니다.(600Φ이하)

   * 벨마우스 형태이용 : 곡면이 매끄럽게 처리되어 공기의 저항을 최소함 함으로 흡출 및 배출의 유량이 감소하지 않는다.

배출도(Φ1000기준)

시공사진

공장용 파워 밴트팬-원형TYPE


[제품특징]

재질 : 알루미늄(AL)

다이 : 칼라강판(C/S)

규격 : 도표참고

특징 :  ㅇ다풍량. 저동력. 저중량. 저소음 - 가성비 최고

          ㅇ 토출 직경, 간격, 거리공간 확보=원활한 배출, 소음 최소화

          ㅇ 계획적 - 일률적 - 시간적 - 환기량조절

          ㅇ 벨마우스 형태 - 원활한 배출

          ㅇ 넓은 외경 - 누수의 위험이 없다.

          ㅇ중량이 가볍고 조립형태로 설치 및 유지보수 용이

          ㅇ베르누이 원리 적용 - 대류현상 자연환기 우수함



동력 고정식 흡출기의 장점

1. 내부의 오염된 공기 배출 부분과 외부 공기의 풍속 유도부분에 베르누이원리를 적용함으로써 오염된 실내공기 배출이 원활하게 이루어져 환기의 효율      성을 최대한으로 높인 베르누이식 고정식 흡출기입니다.

2. 중간동체와 하판은 외기의 풍속이 최대한으로 상승기류를 형성 할 수 있도록 설계되었고, 원활한 내부 공기의 배출을 유도할 수 있게 각도가 설계되었      으며, 벨마우스형태로 설계된 제품은 상판-중판-하판의 상호작용이 원활하게 유지되어 작용함으로써 최상의 배출 효과로 최대의 능력을 발휘하는 제      품입니다.

3. 견고하게 제작된 베르누이식 알루미늄 고정식  흡출기는 위험성과 부식성을 차단하였으며  중량이 가벼워 유지관리비(위험성,경제성,안정성)를 절감        할 수 있고, 견고하게 고정된 베르누이식 고정식 흡출기는 이탈의 위험이 없으므로 반영구적입니다.

4. 알루미늄재질의 베르누이식 고정식 흡출기를 설치함으로써 반영구적이며, 지붕의 미려함을 더할 수 있습니다.

5. 제품의 구조가 상판이 중간동체와 하판 보다도 넓어 빗물의 유입을 방지하였습니다.(600Φ이하)

   * 벨마우스 형태이용 : 곡면이 매끄럽게 처리되어 공기의 저항을 최소함 함으로 흡출 및 배출의 유량이 감소하지 않는다.

시공사진
